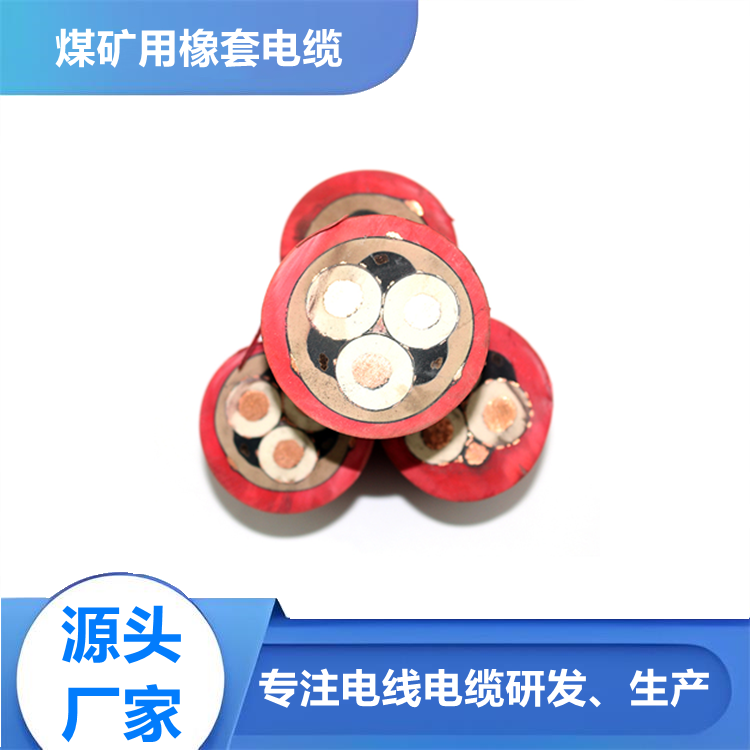

高壓煤礦用電纜用途:
6kvMYPTJ電纜產品為礦用橡套軟電纜系列產品，適用于額定電壓Uo/U 3.3/6KV及以下采煤機及類似設備的電源連接。
煤礦用電纜使用條件
線芯長期允許工作溫度為85℃，電線的最小彎曲半徑為電纜直徑的6倍。
| 3.6/6KV屏蔽型橡套軟電纜（GB12972.7-1991） | | 用途：本產品為礦用橡套軟電纜系列產品之一，適用于額定電壓級地面移動式礦山機械設備作電源連接線 | | 使用條件：電纜導體的長期允許工作溫度為90℃ | | | | | | | 電纜規格、名稱 | | 型號 | 名稱 | 主要用途 | （MYP）UYP-3.6/6 | 礦用移動屏蔽套軟電纜 | 額定電壓為3.6/6KV移動式地面礦同機械電源的連接,環境溫度下限為-20℃ | (MYPT)UYPT-3.6/6 | 礦用移動金屬屏蔽橡套軟電纜 | MYPTJ-3.6/6 | 礦用移動屏蔽監視軟電纜 | 額定電壓為3.6/6KV采煤機電纜動力電纜，用于電源的連接 | MYPTJ-6/10 | 礦用移動金屬屏蔽軟電纜 |
| | | | | | | | | | 電纜規格、尺寸 | | | | | | | 芯數×導體標稱截面（mm2） | | 護套標稱厚度 | UYP-3.6/6、UYPTJ-3.6/6型電纜外徑 | 動力線芯絕緣 | 動力線芯 | 地線芯 | 標稱厚度 | 最小值 | 最大值 | 3×16 | 1×16 | 4 | 5.5 | 51.3 | 57.3 | 3×25 | 1×16 | 4 | 5.5 | 53.9 | 59.9 | 3×35 | 1×16 | 4 | 5.5 | 57 | 63 | 3×50 | 1×25 | 4 | 5.5 | 60.8 | 66.8 | | | | | | | | 芯數×導體標稱截面（mm2） | | 護套標稱厚度 | UYP-3.6/6、UYPTJ-3.6/6型電纜外徑 | 動力線芯絕 | 動力線芯 | 地線芯 | 緣標稱厚度 | 最小值 | 最大值 | 3×16 | 1×16/3 | 4 | 5.5 | 51.8 | 57.8 | 3×25 | 1×16/3 | 4 | 5.5 | 54.8 | 60.8 | 3×35 | 1×16/3 | 4 | 5.5 | 58.3 | 64.3 | 3×50 | 1×25/3 | 4 | 5.5 | 61.4 | 67.7 |
| | | | | | 技術性能 | | | | | 1、電纜的動力線芯絕緣電阻值 | | | 動力線芯標稱截面（mm2） | 20℃時絕緣電阻最小值（MΩ·km） | 16 | 750 | 25 | 650 | 35 | 550 | 50 | 500 |
| 2、絕緣采用乙丙橡膠為基料的絕緣膠料，抗張強度不小于6.5MPa。 | | 3、電纜的其它電氣性能和絕緣及護套力學性能按GB3048、GB2951規定。 |
|
